GPZ抗震盆式橡膠支座

　　GPZ(III)抗震盆式橡膠支座
　　GPZ (III)抗震盆式橡膠支座分類及技術性能
　　GPZ(III)抗震盆式橡膠支座系列設計適用于基本裂度為8度地區的橋梁使用。

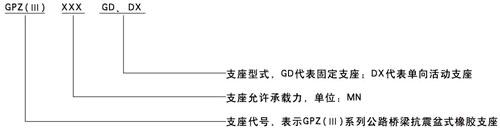

　　GPZ(III)公路橋梁抗震盆式橡膠支座按其使用時的位移能力分為二類，即：單向活動支座具有豎向轉角功能和單一方向位移功能，代號DX；固定支座只具有豎向轉角功能，代號GD。GPZ(III)系列公路橋梁抗震盆式橡膠支座的標記。

　　GPZ(Ⅲ)2.5DX　表示承載力2.5MN的GPZ(Ⅲ)型單向活動抗震盆式橡膠支座
　　GPZ(Ⅲ)1.25GD　表示承載力1.25MN的GPZ(Ⅲ)型固定抗震盆式橡膠支座
　　GPZ(Ⅲ)抗震盆式橡膠支座支座技術性能
　　a.支座設計承載力：0.8-60MN，共分31個規格；
　　b.支座的轉角：0.02rad；
　　c.單向活動支座設計摩擦系數：抗震支座非地震時加硅脂潤滑后，常溫型支座設計摩擦系數 小取值為0.03，耐寒型支座設計摩擦系數 小取值為0.06；
　　d.支座水平力：抗震型固定支座各方向及抗震型單向活動支座非滑移方向（與導向塊長度方向垂直）的水平力為支座設計承載力的20%。

　　GPZ (II)盆式橡膠支座的技術性能
　　1、豎向承載力
　　盆式橡膠支座系列的豎向承載力（即支座反力，單位MN ）分31 級，即0 .8 、1 、1.25 、1.5 、2 、2.5、3 、3 .5 、4 、5 、6 、7 、8 、9 、10 、12.5 、15 、17.5 、20 、22.5 、25 、27.5 、30、32.5 、35 、37.5 、40 、45 、50 、55 、55和60 。在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2 % ，盆環上口徑向變形不大于盆環外徑的0.5 ％。，支座殘余變形不超過總變形量的5 ％。
　　2 、水平承載力
　　盆式橡膠支座系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的1O％。抗震型支座水平承載力不小于支座豎向承載力的20 ％。
　　3 、轉角
　　支座轉動度不小于0.O2rad 。
　　4 、摩阻系數
　　加5201硅脂潤滑后，常溫型活動支座設計摩阻系數 小取0.03 。加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數 小取0.06 。
　　5 、位移

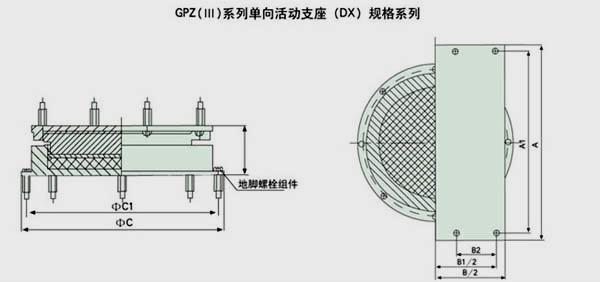

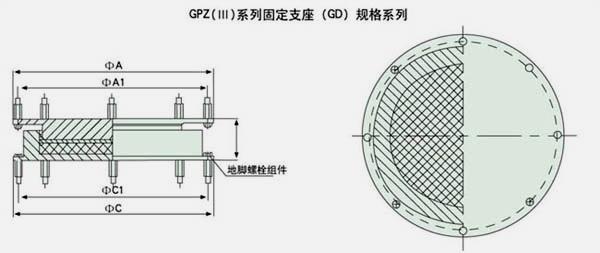

　　活動支座位移量超過規格系列表1、表2 中的規定時，可按實際需要適當加大位移量。
